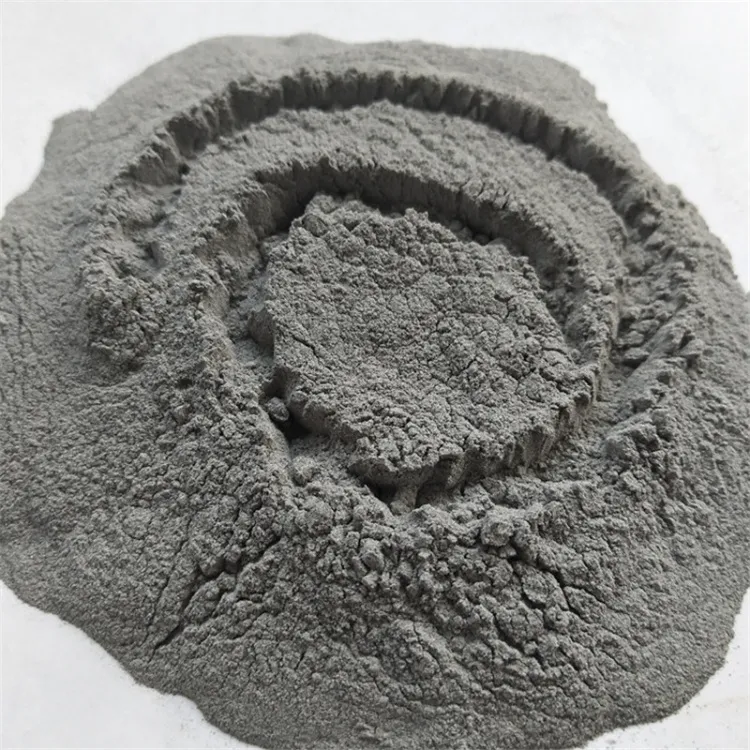

Di bidang produksi semen, peningkatan aktivitas abu terbang selalu menjadi isu utama dalam mengurangi ketergantungan pada klinker. Sebuah lembaga penelitian dan perancangan bahan bangunan berhasil mengubah flyash asli (luas permukaan spesifik 290 m²/kg, indeks aktivitas 72.3%) menjadi abu yang sangat aktif. abu terbang sangat halus dengan luas permukaan spesifik ≥500 m²/kg. Hal ini dicapai melalui teknologi aktivasi mekanokimia dari pabrik tabung Φ4,2m×13m. Hasilnya, indeks aktivitas 28 harinya meningkat menjadi 91,1%.
Analisis ukuran partikel laser mengungkapkan perubahan berikut: ukuran partikel rata-rata (D50) menurun tajam dari 28,45 μm menjadi 11,14 μm. Proporsi partikel halus yang lebih kecil dari 3 μm meningkat dari 6,43% menjadi 16,39%. Ukuran partikel karakteristik (X') berkurang sebesar 26 μm. Perubahan ini secara signifikan meningkatkan efisiensi reaksi hidrasi SiO₂ dan Ca(OH)₂ aktif. Jumlah gel CSH yang dihasilkan meningkat lebih dari 30%, dan kepadatan mikrostruktur pasta semen meningkat sebesar 25%.
Tiga efek utama merekonstruksi sifat material
Efek pengisian agregat mikro
Distribusi ukuran partikel abu terbang ultrafine (93,3% partikel <45μm) membentuk campuran gradien dengan semen. Ini mengisi celah antara partikel semen. Hasilnya, kerapatan massal bahan pengikat meningkat sebesar 18%.
Ketika 20% abu terbang sangat halus ditambahkan ke semen P·O42.5, kebutuhan air pada konsistensi standar hanya meningkat sebesar 1,8%. Kekuatan tekan 3 hari tetap pada 23,4 MPa. Kekuatan tekan 28 hari mencapai 48,2 MPa, yang mendekati kinerja semen klinker murni.
Dampak Aktivitas Abu Vulkanik
Selama penggilingan, mikrosfer kaca pecah dan memperlihatkan lebih banyak lokasi aktif. Hal ini meningkatkan laju reaksi sekunder dengan produk hidrasi semen sebesar 40%.
Pengujian menunjukkan bahwa beton dengan abu terbang ultrafine 20% mencapai kuat tekan 28 hari sebesar 50,3 MPa. Ini 13,6% lebih tinggi daripada beton dengan abu terbang mentah. Ketahanan terhadap penetrasi ion klorida meningkat dua tingkat, dan kemampuan perlindungan tulangan meningkat secara signifikan.
Morfologi Partikel yang Menimbulkan Efek
Mikroskop elektron pemindaian menunjukkan bahwa mikrosfer SiO₂ bulat dalam abu terbang ultrafine meningkat dari 45% menjadi 78%. Dalam beton, mikrosfer ini menciptakan efek "bantalan bola". Kemerosotan awal adalah 210 mm, dengan kehilangan hanya 30 mm setelah 60 menit. Ini meningkat sebesar 50% dibandingkan dengan abu terbang mentah, sehingga meningkatkan kemampuan kerja secara signifikan.
Pengurangan biaya dan peningkatan efisiensi dalam aplikasi industri
Pada lini produksi pabrik pipa Φ4,2m milik perusahaan semen, pengoptimalan dengan alat bantu penggilingan 0,7‰ meningkatkan hasil produksi. Kapasitas sistem penggilingan meningkat dari 70 t/jam menjadi 100 t/jam. Konsumsi daya unit dikendalikan di bawah 35 kWh/t.
Revolusi kinerja dalam aplikasi beton
Dalam campuran beton C30, ketika abu terbang ultrafine menggantikan 30% semen, kekuatan tekan 28d mencapai 29,9 MPa, 13,7% lebih tinggi dari kelompok abu terbang asli. Kehilangan kekuatan setelah 50 siklus beku-cair hanya 5,2%, dibandingkan dengan 8,9% untuk kelompok abu terbang asli. Dalam beton rekayasa kelautan, efek pengisian mikro dari abu terbang ultrafine mengurangi koefisien difusi ion klorida sebesar 42%, memperpanjang periode korosi tulangan hingga lebih dari 20 tahun. Khususnya, ia menunjukkan kompatibilitas yang sangat baik dengan superplasticizer polikarboksilat, dengan nilai retensi kemerosotan 60 menit sebesar 180 mm, memenuhi kebutuhan transportasi jarak jauh dari beton siap pakai.
kesimpulan
Revolusi material yang didorong oleh teknologi penggilingan pada dasarnya bertujuan untuk membuka nilai laten limbah padat industri melalui mikronisasi partikel. Flyash berevolusi dari "aditif pasif" dalam material komposit menjadi campuran mineral fungsional "pengoptimalan aktif". Pergeseran ini tidak hanya memenuhi tuntutan praktis pengurangan biaya dan peningkatan efisiensi dalam industri semen tetapi juga mewujudkan visi masa depan material bangunan hijau. Dengan iterasi berkelanjutan dari proses penggilingan dan sistem standar, fly ash ultrafine beraktivitas tinggi siap untuk mendefinisikan ulang batas kinerja material beton. Ini menawarkan dukungan teknologi penting untuk ekonomi sirkular di bawah tujuan "karbon ganda".
Bubuk Epik
Epic Powder, 20+ tahun pengalaman kerja di industri bubuk ultrafine. Secara aktif mempromosikan pengembangan bubuk ultra-fine di masa depan, dengan fokus pada proses penghancuran, penggilingan, pengklasifikasian, dan modifikasi bubuk ultra-fine. Hubungi kami untuk konsultasi gratis dan solusi yang disesuaikan! Tim ahli kami berdedikasi untuk menyediakan produk dan layanan berkualitas tinggi guna memaksimalkan nilai pemrosesan bubuk Anda. Epic Powder—Ahli Pemrosesan Bubuk Tepercaya Anda!
